パターン設計

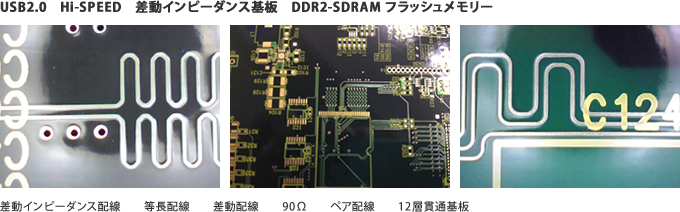

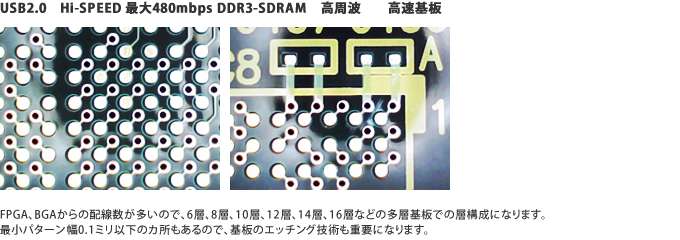

【BGA→DDR2】【USB2.0】

【BGA→DDR2】【USB2.0】 ●BGAからDDR2までの 最大と最小パターンの長さ、配線長をまとめる。
●USB2.0 信号ラインの差動インピーダンスを90Ωにする。
 USB用クロック入力パターンのガードリング
●部品ライブラリー登録
 デバイスパッケージも種類がたくさんあります。

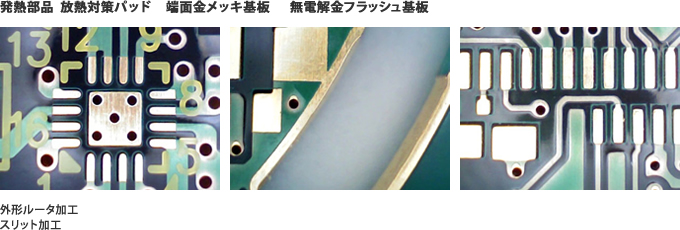

【発熱部品】

【発熱部品】 ●部品の放熱性を考えたパッド、パターン対策
●パッド部分を広く設ける、熱が逃げやすいように強化のVIAを数カ所設ける。
●スペースがあればパターンはベタパターンで放熱対策。

【電源基板】

【電源基板】 ●高電圧、大電流基板の設計、電源のグループ分け方が設計の重要なポイント。
●最大12A流れる部分のパターン幅の確保、
 パターンギャップ確保が基板の性能に影響する。

プリント基板実例

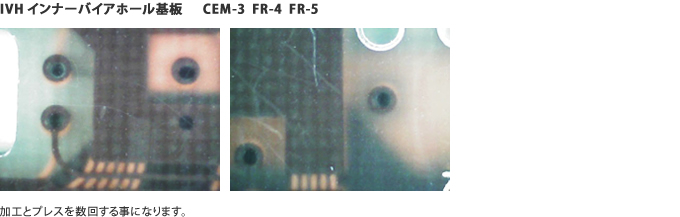

多層基板サンプル試作(設計例・基板紹介)

  • 多層基板サンプル試作
  • 多層基板サンプル試作
  • 多層基板サンプル試作
  • 多層基板サンプル試作
